一、概述

開關柜是電力系統中使用數量多的開關設備，也是對電力系統產生影響為明顯的設備。從開關柜的設計生產開始，再到后續的安裝和運行，開關柜會出現不同程度的問題，導致電力系統出現故障。為此，需要針對開關柜運行狀況展開實時監測，定期了解設備運行狀態，判斷設備的絕緣特性，做好設備的檢修和維護，降低事故發生的概率，讓電力系統的運行狀態更加可靠。

我公司研發生產的開關柜光纖測溫及局放綜合在線監測系統正是在此背景下應運而生的。智能局放傳感器的設計集成了高性能、小型化、低功耗等特點，能夠在保證良好監測性能的前提下，更加方便現場安裝與維護；傳感器與信號集中顯示器采用無線LORA連接，無需現場布線，提高現場安裝效率和美觀性、也很好的保障了安裝維護人員，同時熒光光纖溫度傳感器是基于光信號的溫度測量技術，傳感器無導體結構，絕緣且抗電磁干擾，尺寸小，壽命長。

二、功能及特點

1.智能化傳感器: UHF特高頻一體化智能傳感器、TEV地電波和AE超聲波二合一智能傳感器、HFCT高頻電流智能傳感器，適用于開關柜的整體局放監測

2.抗干擾能力高，監測數據準確：天線增益大于5dB，檢測信號靈敏度高，采用多種抗干擾措施，能夠有效的去除現場環境中的干擾，準確提取局部放電信號，判斷設備運行狀況；

3.安裝簡便、快捷：由于電力行業的特殊性，不能長時間停電施工，該系統在設計初按照簡便快捷的宗旨，無需改動原有設備結構就能夠快速安裝，且安裝后不影響設備正常運行，維護簡單。

4.無需停電即可查詢、設置參數、維護：采用模塊化設計，采用統一數據總線的方式，無需停電即可對各單元進行數據查詢、參數設置。

5.多種監測手段結合，測量數據更加有效： UHF特高頻一體化智能傳感器、TEV地電波和超聲法二合一智能傳感器，采用聲電特高頻聯合測試，通過聲電頻率數據結合分析，能有效的提取局部放電信號。

6.光纖測溫的傳感器絕緣耐壓性高：光信號傳輸，光纖保護套采用耐高溫絕緣材料，完全滿足開關柜的絕緣耐壓要求；

7.光纖測溫的傳感器直接測量：光纖測溫的傳感器直接測量發熱點,直接測量開關柜動靜觸頭結合處、電纜接頭及母排等位置溫度，溫度更準；

8.光纖測溫的傳感器抗電磁干擾：光信號測量，信號對電磁干擾完全免疫；

9.光纖測溫的傳感器可靠性高：測溫精度為±1℃，數據采集時間小于2S，數據永不丟失，充分保證響應和報警的及時性；

10.光纖測溫的傳感器真無源傳感器：測溫光纖探頭體積小，柔性好，抗壓、抗拉、抗震動性能優異；

11.光纖測溫的傳感器自診斷功能：溫度終生準確，無需人工校準和維護；

12.光纖測溫的傳感器壽命長：可達25年以上。

三、系統組成

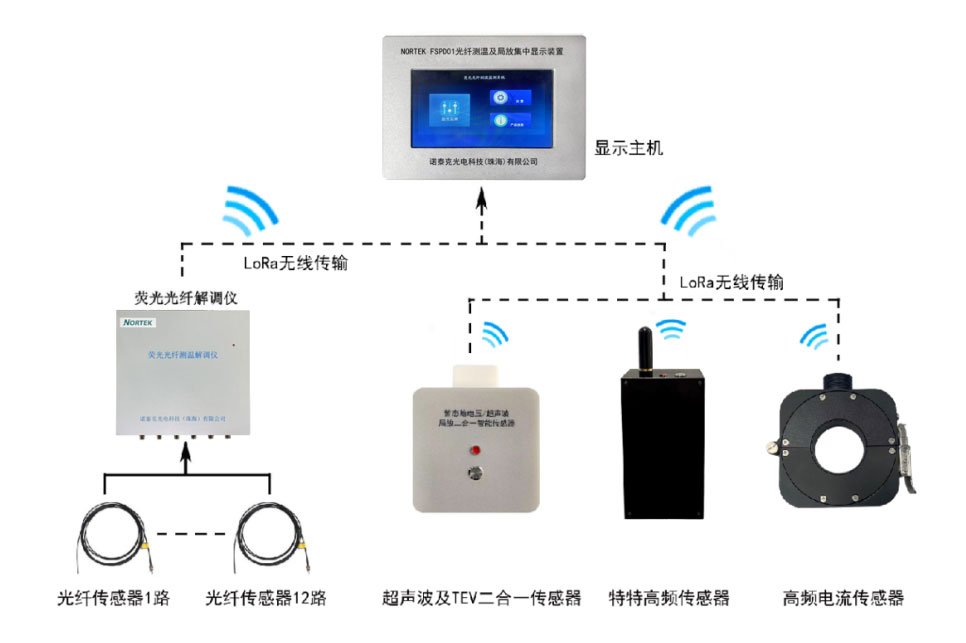

該系統主要包括開關柜UHF特高頻一體化智能傳感器、TEV地電波和AE超聲法二合一智能傳感器、HFCT高頻電流智能傳感器、光纖測溫傳感器,光纖測溫解調儀,在線監測裝置. 其中UHF特高頻一體化智能傳感器、TEV地電波和超聲法二合一智能傳感器、HFCT高頻電流智能傳感器可同時監測集成，也可根據用戶需求選配其中一種或二種監測方式。
