1.適用范圍
主要應用于高壓開關柜、新能源箱變、GIS等局部放電的整體監測。
2.方案介紹

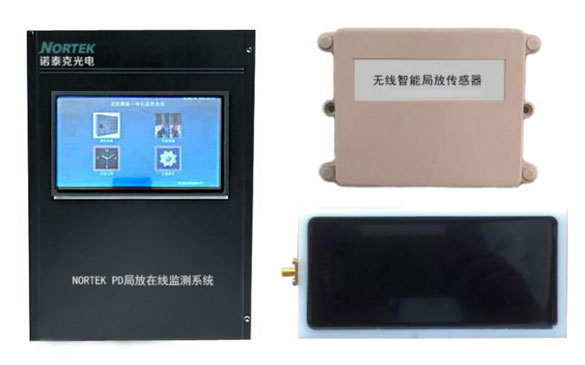

2.1局放在線監測選型方案一:超聲波+地電波二合一傳感器、局放數據接收器、局部放電在線監測裝置、后臺系統及軟件;
2.2局放在線監測選型方案一:特高頻+超聲波二合一傳感器、局放數據接收器、局部放電在線監測裝置、后臺系統及軟件;
2.3 局放在線監測選型方案一:空間特高頻+超聲波+地電波傳感器、局放數據接收器、局部放電在線監測裝置、后臺系統及軟件;
3.產品功能
傳感器類型 |
內置型超聲波傳感器、地電波傳感器,監測開關柜內局部放電情況。 |
指示功能 |
面板狀態指示燈實時顯示裝置當前的工作狀態。 |
通訊功能 |
約500米范圍內近程無線通訊功能。 |
4.技術指標
局放監測 |
地電波 |
測量范圍 |
0~60dBmV |
測量信號帶寬 |
3~100MHz |
||
輸入阻抗 |
50Ω |
||
超聲波 |
測量范圍 |
0~60dBμV |
|
諧振頻率 |
40kHz |
||
線性度誤差 |
≤10% |
||
特高頻 |
頻率范圍 |
300~1500MHz |
|
工作環境 |
溫度 |
-20℃~80℃ |
|
濕度 |
≤95%RH |
||
數據輸出 |
無線傳輸 |
正常應用環境下通訊距離可達500米 |
|
電源 |
工作電源輸入 |
3.6V(電池供電) |
