一、概述
開關柜是電力系統中使用數量多的開關設備,也是對電力系統產生影響為明顯的設備。從開關柜的設計生產開始,再到后續的安裝和運行,開關柜會出現不同程度的問題,導致電力系統出現故障。為此,需要針對10 kV以上的高壓開關柜運行狀況展開實時監測,定期了解設備運行狀態,判斷設備的絕緣特性,做好設備的檢修和維護,降低事故發生的概率,讓電力系統的運行狀態更加可靠。
我公司研發生產的開關柜在線監測系統正是在此背景下應運而生的。智能傳感器設計集成了高性能、小型化、低功耗等特點,能夠在保證良好監測性能的前提下,更加方便現場安裝與維護;傳感器與信號集中器采用無線LORA連接,無需現場布線,提高現場安裝效率和美觀性、同時很好的保障了安裝維護人員;監測后臺可以實時顯示監測數據和波形,且采用了四重報警策略方案,極大地減少了誤報和漏報的可能性。
二、功能及特點
1.智能化傳感器: UHF特高頻一體化智能傳感器、TEV地電波和AE超聲波二合一智能傳感器、HFCT高頻電流智能傳感器, HCOS耦合電容傳感器,適用于開關柜的整體局放監測、三維圖譜上傳分析等;
2.抗干擾能力高,監測數據準確:采用多種抗干擾措施,能夠有效的去除現場環境中的干擾,準確提取局部放電信號,判斷設備運行狀況;
3.安裝簡便、快捷:由于電力行業的特殊性,不能長時間停電施工,該系統在設計初按照簡便快捷的宗旨,無需改動原有設備結構就能夠快速安裝,且安裝后不影響設備正常運行,維護簡單。
4.無需停電即可查詢、設置參數、維護:采用模塊化設計,采用統一數據總線的方式,無需停電即可對各單元進行數據查詢、參數設置。
5.多種監測手段結合,測量數據更加有效: UHF特高頻一體化智能傳感器、TEV地電波和超聲法二合一智能傳感器,采用聲電特高頻聯合測試,通過聲電頻率數據結合分析,能有效的提取局部放電信號。
6.多種數據分析手段:系統可顯示實時波形、趨勢圖、頻域分析圖等多種圖形,能夠有效的分析放電種類及疑似故障點。
7.監測定位技術:利用小波消噪技術,自適應濾波技術,窄帶消干擾技術,消除監測現場的空間及線路上干擾信號,同時能夠?qū)蝹€(gè)放電脈沖的時域、頻域及時頻分析,提供PRPD、PRPS及指紋圖譜等統計分析,能夠自動識別放電故障類型,能夠電聲、電電、聲聲多放電源定位,三維空間顯示,能夠多放電故障點跟蹤,同時提供放電源在線連續跟蹤定位模式,能夠鎖定放電位置,實時跟蹤其位移、強度變化,跟蹤其放電類型變化。
三、產品優勢
? 可在高壓電氣設備正常帶電運行情況下進行現場安裝和維護,不影響電網設備運行和供電可靠性;
? 傳感器與信號收集單元之間采用無線LORA傳輸方式,無需現場布線,極大的方便現場安裝與維護;
? 智能傳感器采用微型化、模塊化、高性能,低功耗設計;
? 傳感器安裝采用磁吸附式安裝,安裝便捷,極大提高安裝效率;
? 經過對大量現場干擾和放電信號出現特點進行歸納總結,采用四重報警策略方案,極大的減少誤報和漏報情況的發生;
? 支持國網輸變電設備物聯網傳感器數據通信規約、LoRa WAN等多種無線通信規約,支持Modbus等有線通信規約。
五、系統組成
該系統主要包括開關柜UHF特高頻一體化智能傳感器、TEV地電波和AE超聲波二合一智能傳感器、HFCT高頻電流智能傳感器、HCOS耦合電容傳感器、在線監測裝置、后臺診斷分析軟件、監測主機柜、后臺服務器。其中UHF特高頻一體化智能傳感器、TEV地電波和超聲法二合一智能傳感器、HFCT高頻電流智能傳感器、HCOS耦合電容傳感器可同時監測集成,也可根據用戶需求選配其中一種或二種監測方式。

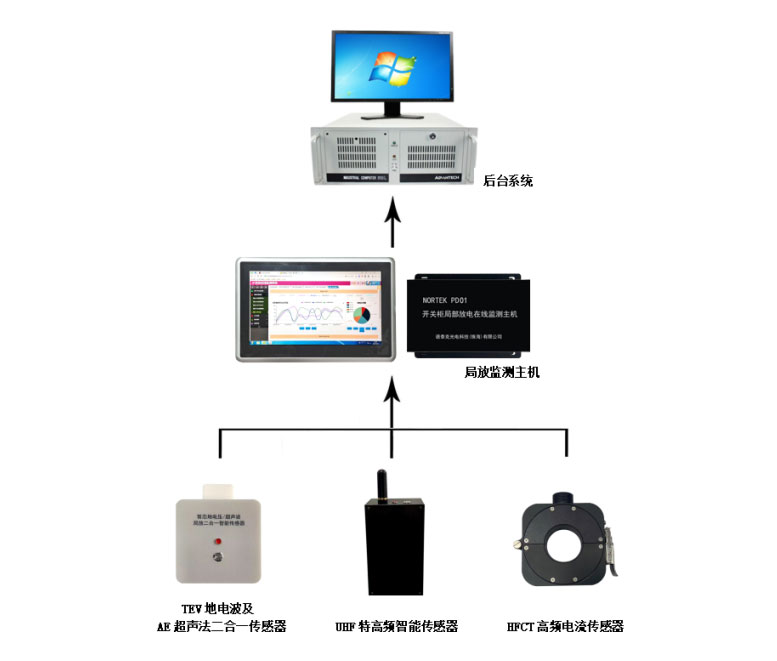

架構示意圖一:

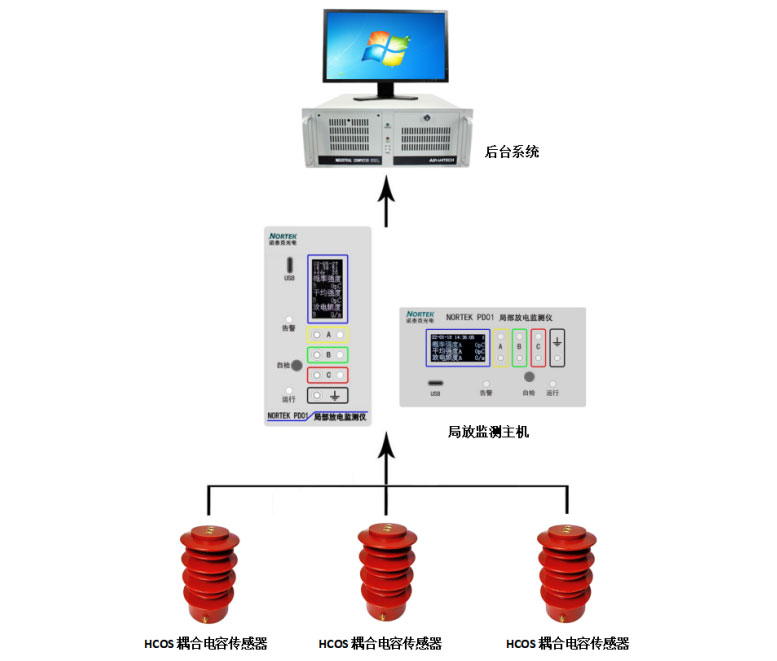

架構示意圖二:
