1、系統概述
箱變環境智能監控系統是我公司自主研發新一代箱變智能化監控產品,安裝在新能源箱變內的高壓室和低壓室,實現箱變內濕度監控、溫度監測和煙霧監測,并集成了熒光光纖接點測溫或無線測溫功能(可選),系統具備半導體自動除濕防凝露、加熱器控制、風機控制和煙霧報警功能,解決潮濕凝露問題并及早發現柜內過溫和火災隱患。
系統由環境監控主機、安裝在高、低壓隔室的測控單元、冷凝除濕裝置、緊湊型風扇加熱器等組成;
2、功能特點
? 環境監控主機配置寬溫運行的OLED屏,便于就地顯示和設置各測控單元的參數,顯示高壓室、低壓室實時的溫度、濕度、凝露點溫度以及除濕啟動,風機或者加熱器啟動設置和煙霧報警指示,也可接4-20MA輸入顯示。
? 除濕防凝露,標配露點控制除濕,預留微正壓冷凝除濕控制觸點;
? 露點控制除濕,通過實時監測高低壓隔室內各自的溫度、濕度,而實時得出凝露溫度,通過露點控制除濕觸點使控制箱變內環境不能達到凝露而自動除濕防凝露,同時還可防止氣溫過低;
? 環境監控主機具備與上位機通信功能,配置RS485接口/Modbus-RTU 規約,便于上位系統獲得相關數據和帶時間戳報警信息記錄;
? 系統具備在監測到煙霧濃度達到閥值時應自動停止加熱器加熱或風扇的功能,以避免故障擴大;
3、配置方案
名稱 | 數量 | 功能描述 | 備注 |
環境監控主機 | 1 | 額定輸入電源220V | 標配 |
測控單元 | 2 | 溫、濕度和灰塵/煙霧檢測; 煙霧報警、風扇控制、露點控制除濕及防低溫和微正壓冷凝觸點; | 標配 高低壓室各1 |
緊湊型風扇加熱器 | 2 | AC220V/250W; 自帶風扇,加速散熱 | 標配 高、低壓室各1 |
冷凝除濕器 | 2 | 遠程控制型冷凝除濕器: 輸入電壓AC220V,大冷凝除濕量,防小動物進入設計,絕緣塑料外殼,硬質水管便于擴展設計,配置遠程啟??刂圃O計 | 標配 高、低壓室各1 |

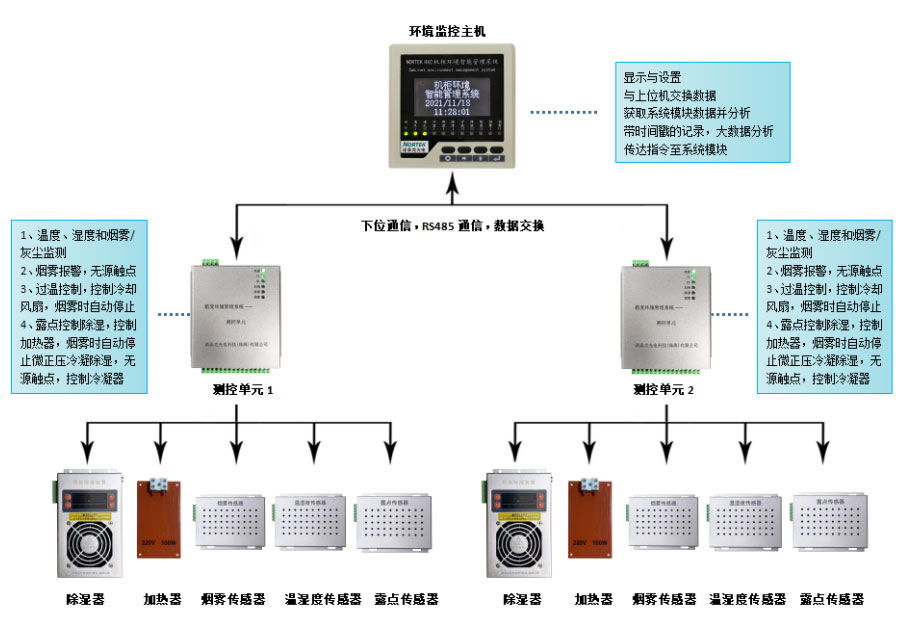

4、系統示意圖
系統集成自動除濕防凝露、溫度監測和煙霧報警功能,實現濕度監控、溫度監測、及早發現箱內過溫和火災隱患。
