一、產品概述
局部放電是一種脈沖放電,它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化,這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時,會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析,能判斷高壓電氣設備內部是否存在絕緣隱患,防止?jié)撛谑鹿实倪M(jìn)一步擴大。
我公司根據多年的局放監測經驗,聯合華北電力大學開發的針對新能源箱變局放在線監測系統,解決了新能源箱變針對局部放電的實時監測,能判斷高壓電氣設備內部是否存在絕緣隱患,防止?jié)撛谑鹿实倪M(jìn)一步擴大,減少現場運行人員的工作量,為智慧風場提供質優價廉的產品。
NORTEK PD02箱變局部放電監測系統采用特高頻傳感器實時監測局放信號,系統利用小波消噪技術,自適應濾波技術,窄帶消干擾技術,消除監測現場的空間及線路上干擾信號,同時能夠?qū)蝹€(gè)放電脈沖的時域、頻域及時頻分析,提供PRPD、PRPS及指紋圖譜等統計分析,能夠自動識別放電故障類型,能夠電聲、電電、聲聲多放電源定位,三維空間顯示,能夠多放電故障點跟蹤,同時提供放電源在線連續跟蹤定位模式,能夠鎖定放電位置,實時跟蹤其位移、強度變化,跟蹤其放電類型變化。
二、產品特點
◆ 抗干擾能力高,監測數據準確:系統采用多種抗干擾措施,能夠有效的去除現場環境中的干擾,準確提取局部放電信號,判斷設備運行狀況;
◆ 安裝簡便、快捷:由于電力行業的特殊性,不能長時間停電施工,該系統在設計初按照簡便快捷的宗旨,無需改動原有設備結構就能夠快速安裝,且安裝后不影響設備正常運行,維護簡單。
◆ 無需停電即可查詢、設置參數、維護:該系統采用模塊化設計,采用統一數據總線的方式,無需停電即可對各單元進行數據查詢、參數設置。
◆ 多種局放傳感器同時監測:采用特高頻局放傳感器和高頻電流傳感器,既能監測箱變中變壓器的局部放電,又能監測開關柜及電纜頭等位置的局部放電。
◆ 多種數據分析手段:系統可顯示實時波形、趨勢圖、頻域分析圖等多種圖形,能夠有效的分析放電種類及疑似故障點。
◆ 數據通訊功能:所有數據可通過光纖通訊管理機或通過箱變測控裝置透明傳輸,將局放數據上傳到上位機系統。
三、系統構成

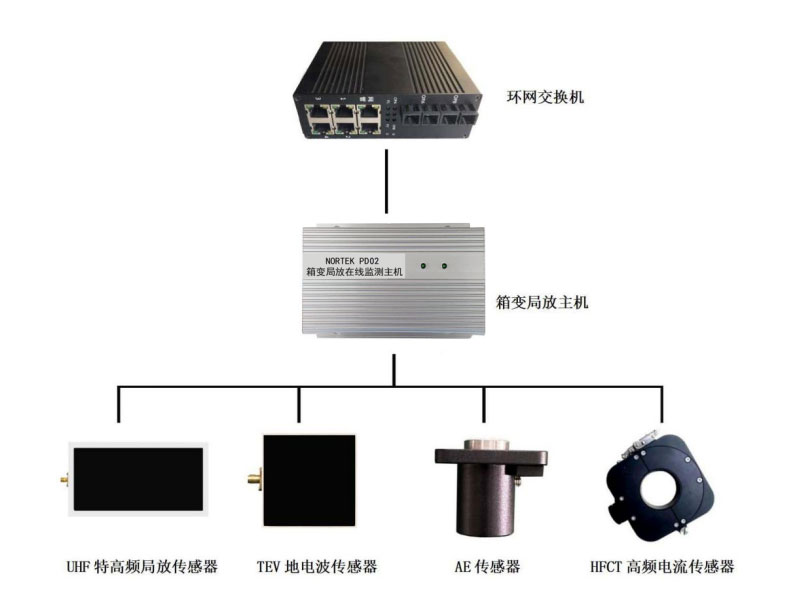

箱變局部放電在線監測系統由監測主機、HUF特高頻局放傳感器、HFCT高頻電流傳感器、AE超聲局放傳感器、TEV地電波局放傳感器以及后臺診斷分析系統(可選)組成。
