一、產品概述
NORTEK FLP系列防越級跳閘保護裝置是我公司推出的新一代數字化智能化產品,主要應用于發電廠、鋼鐵、紡織、化工等行業400V TN系統,主要解決了低壓系統MCC段防越級跳閘無零序保護功能,導致PC段大面積停電的情況。
根據DL5153-2014大型火電廠廠用電設計技術規程8.2.3的第2條及8.7.1的第2條中性點直接接地的低壓廠用電系統,單相接地短路保護可利用電源變壓器中性點電流互感器中產生的零序電流來實現,或利用變壓器低壓側母線電源進線回路的斷路器自帶的零序電流濾過裝置,如:斷路器自帶的零序電流互感器或智能電子脫扣器求三相電流矢量和等,檢出零序電流。為躲過饋線單相接地短路故障,保護動作后宜帶時限切除本回路斷路器。低壓廠用母線上的饋線回路應裝設單相接地短路保護,可用相間短路保護兼作單相接地短路保護,當單相接地短路保護靈敏度不夠時,應設單獨的單相接地短路保護裝置,裝置宜由反映零序電流的元件構成,保護動作后短延時或瞬時切除本回路斷路器。低壓饋線及100KW以下電動機由相間短路保護兼作單相接地保護,當靈敏度不能滿足時應另加裝接地短路保護。由于靈敏度難于判斷,且控制投資需要,多數未加裝零序保護。運行后出現了下級母線饋線或電機單相接地,上級母線饋線零序保護防越級跳閘的故障現象,防越級跳閘保護裝置解決了以上問題。

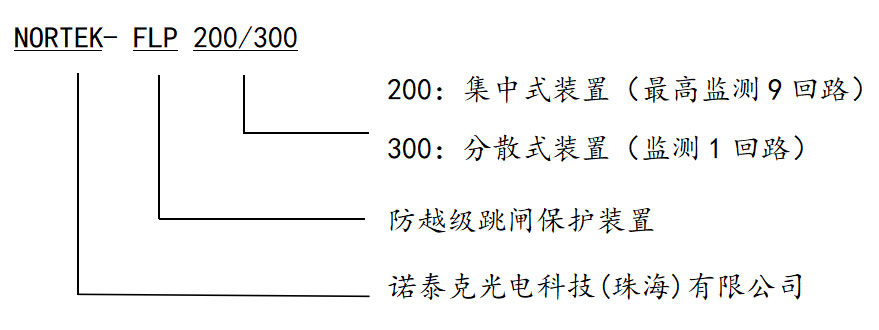

二、型號說明
型號解釋:
?NORTEK FLP200防越級跳閘保護裝置,集中式裝置,每臺裝置多可同時在線監測9路,適用于出線回路多的MCC段低壓柜內使用;
?NORTEK FLP300防越級跳閘保護裝置,分散式裝置,每臺裝置只監測1路,裝置可安裝在低壓柜抽屜內或柜后導軌安裝,適用于出線回路少的MCC段低壓柜內使用或改造現場使用;
一、裝置介紹

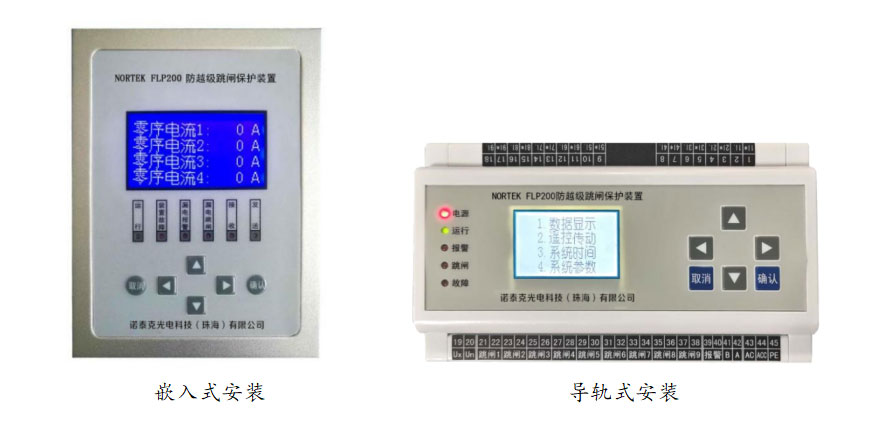

? NORTEK FLP200型防越級跳閘保護裝置和高9只高精度零序電流互感器組合使用;每面低壓柜安裝1臺裝置同時管理9條出線回路,防越級跳閘保護裝置采集零序電流信號,達到報警設定值后裝置報警,達到跳閘設定值后裝置驅動斷路器的分勵線圈(分勵脫扣)跳閘;裝置負責采集零序電流、零序電流計算、零序電流一二次隔離轉換、定值整定、保護邏輯判斷控制、跳閘控制出口、數據顯示、與上位機通訊等功能,并根據現場情況可以靈活配置。

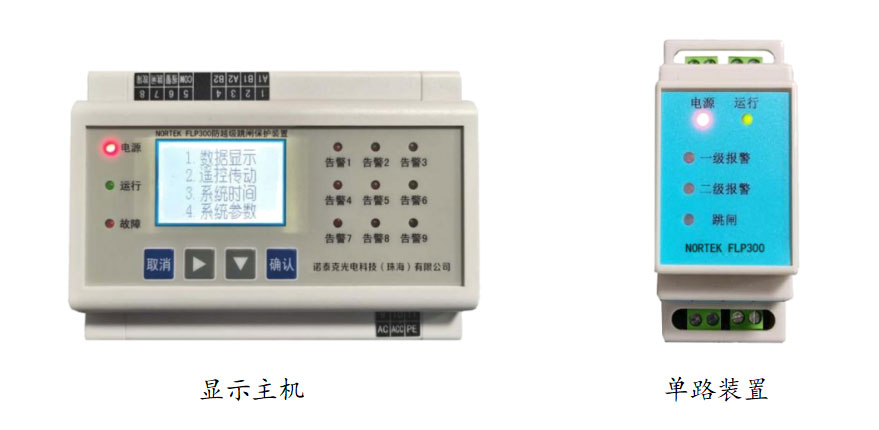

?NORTEK FLP300型防越級跳閘保護裝置由顯示主機(可選)、單路防越級跳閘保護裝置配合高精度零序電流互感器組合使用;每面低壓柜安裝1臺顯示主機和多臺單路防越級跳閘保護裝置管理多條出線回路。顯示主機組負責參數設置和本地顯示,與多臺單路防越級跳閘保護裝置之間采用RS485通訊方式進行數值整定和數據顯示;單路防越級跳閘保護裝置負責采集零序電流、零序電流計算、零序電流一二次隔離轉換、定值整定(無顯示主機時可通過電腦軟件進行參數設置和定值整定)、保護邏輯判斷控制、跳閘控制出口等功能,并具備獨立的與上位機通訊功能,并根據現場情況可以靈活配置。

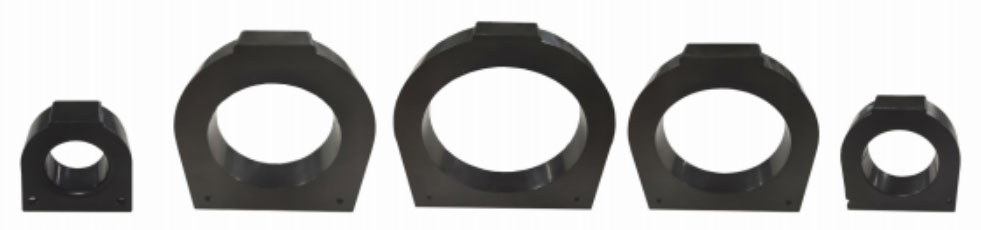

1、高精度零序電流互感器
高精度零序電流互感器采用“超微晶鐵芯”和“零磁通技術”自動補償設計,精度可達0.1%,互感器孔徑為Φ26~Φ200多種規格可選擇,參數如下:
型號 | SW-CT -26 | SW-CT -45 | SW-CT -63 | SW-CT -80 | SW-CT -100 | SW-CT -150 | SW-CT -200 | |
規格 | Φ26 | Φ45 | Φ63 | Φ80 | Φ100 | Φ150 | Φ200 | |
工作溫度(℃) | -35~+70 | |||||||
輸入電流(A) | 額定 | 0.05~20 | ||||||
大 | 50 | 100 | 200 | |||||
輸出電流(mA) | 額定 | 0.025~10 | ||||||
大 | 25 | 50 | 100 | |||||
精度(%) | ±0.1 | ±0.2 | ||||||
溫度系數(ppm/℃) | 額定 | 100 | ||||||
大 | 100 | |||||||
相移(分) | 額定 | 10 | ||||||
大 | 80 | |||||||
隔離耐壓(V) | 5000 | |||||||
內阻范圍(Ω) | 95~110 | 85~100 | 55~65 | 55~65 | 60~70 | 35~40 | ||
頻率范圍(kHz) | 0.02~10 | |||||||
負載電阻(Ω) | <500 | |||||||
短時熱電流(A) | 200A輸入線徑能承受(1S) | 400A輸入線徑能承受(1S) | 600A輸入線徑能承受(1S) | 800A輸入線徑能承受(1S) | 1000A輸入線徑能承受(1S) | 1500A輸入線徑能承受(1S) | ||
重量 | 70 | 170 | 290 | 470 | 560 | 1340 | 1970 |
