一、概述
在電力系統中,電流互感器(簡稱CT)是將大電流變成規定小電流的設備,廣泛應用于一次測量、控制和保護。它是電流表、電度表和電流控制系統不可少的配套元件。CT正常工作時,二次側處于近似短路狀態,輸出電壓很低,但在運行中如果二次繞組開路,或一次繞組流過異常電流(如雷電流、諧振過電流、電容充電電流、電感啟動電流、一次負載短路電流等),就會在二次側產生數千伏甚至上萬伏的過電壓,這不僅給二次系統絕緣造成危害,還會使CT過激而燒損,甚至危及工作人員的生命。
針對上述情況,我公司研制出新型的CTB系列電流互感器二次過電壓保護器,用于各種 CT二次側的異常過電壓保護。它固接于CT二次繞組兩端,正常運行時泄漏電流極小,呈高阻狀態;當發生異常過電壓時,保護器瞬間動作限壓、延時短路并發出信號。它能夠有效防止因CT二次過電壓而引起的嚴重電力事故。
二、性能特點
智能處理,防止人工誤操作。
抗干擾能力強,不會因干擾產生誤動。
漏電流?。ㄐ∮?毫安),不影響CT正常工作。
保護動作快(小于10毫秒)。

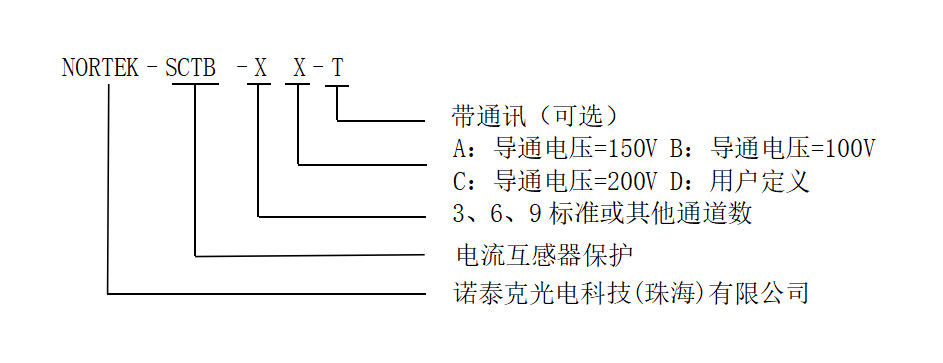

三、選型
四、技術參數
正常漏電流IL 20V:≤1mA
導通電壓UC:160V±10%(UC可根據用戶要求)
導通時間:≤10ms
CT保護容量:AC 220V/5A;50A/10ms
繼電器接點容量:AC 220V/5A
復位方式:上電自動“復位”
抗干擾:4.4kV/m
耐壓:AC 2.5kV
五、訂貨須知
產品型號、名稱及訂貨數量。
通道數量及導通電壓。
是否帶有通信功能。
其他特殊要求。
