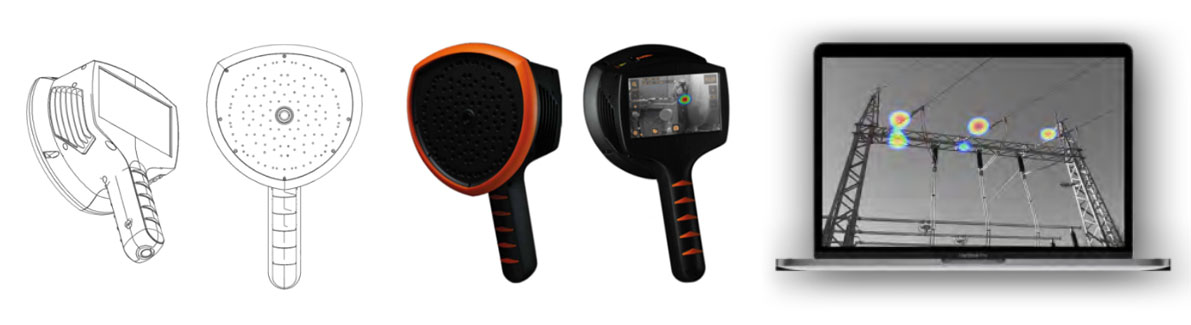

NORTEK SDM智能巡檢儀(聲波成像儀)

添加時間:2024-03-04 08:47:15   瀏覽次數:599

一、產品概述

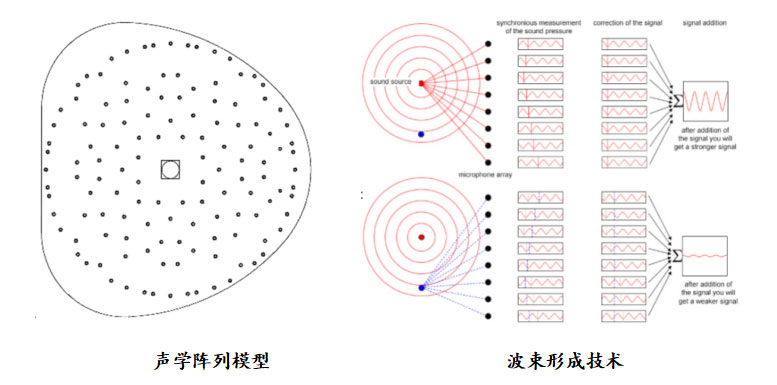

NORTEK SDM智能巡檢儀(聲波成像儀)是一種新型集三功能于一體的PD局放定位檢測、噪聲源識別定位、氣體泄漏定位檢測和分析診斷系統,利用124個高靈敏度數字麥克風陣列,采用遺傳優化算法以及遠場高分辨率波束形成技術將采集的聲音以彩色等高線圖譜的方式可視化呈現在屏幕上,有效的測量聲場分布,聲像圖與可見光的視頻圖像疊加,形成類似于紫外儀對導體電暈放電周圍光子數的檢測功效、如SF6紅外熱像儀對氣體泄漏點的色差形成紅外影像(如煙霧狀)進行視頻可視、如大型的麥克風聲學陣列系統(Microphone Array)對場景噪聲源的探測及定位功能。非常輕巧的NORTEK SDM智能巡檢儀(聲波成像儀)能夠對穩態、瞬態以及運動聲源進行快速識別定位,異音異響測試和軌跡跟蹤定位等,幫助人們直觀的認識聲波、聲場、和聲源,了解被測設備產生噪聲的部位和原因,進而能夠迅速地進行問題的排查和隱患的消除。

NORTEK SDM智能巡檢儀(聲波成像儀)可廣泛地適用于電網公司的高壓架空線路的帶電巡檢掃測及定位、變電站各種裸露高壓設備的電暈放電、懸浮放電、表面放電、以及瓷套內、外部等放電類型的檢測及定位、以及各種氣體管道泄漏檢測及定位、設備異常振動查找等多場景、多功能一體;輕巧便攜的手持儀在我們所關注的方向上形成非常精確的聲學圖像,方便我們用戶在現場進行非接觸式的掃測,在常規的巡檢過程中,查找出設備的潛在隱患。 使用隨機的外置電池,可以輕松連續8個小時進行拍照檢測,并將實時的測量數據同步輸入到辦公室的云端。在云端,根據核心的交流放電算法,立即對放電信息進行分類,準確度達到99%。 這是一種很好的空氣放電還是連接不好?還是絕緣體內有一個缺陷 ?當多個用戶都在使用NORTEK SDM智能巡檢儀(聲波成像儀)時,云端系統可以在整個團隊,進行在線、或PDF檢測報告共享試驗結果。

二、基本參數

機械和環境:

尺寸:273x170x125mm

電源線的長度: 0.9 m

                         可延長至2m

重量:凈重980g

          總計(包含所有配件) 2.9 kg

防護等級:IP51

操作與存儲的溫度:建議(-10°C) – (+50°C)

操作與存儲的濕度:建議0 - 90 (RH%)

電源:

額定輸入電壓:12V.大輸入15V / 2A

外接電池:LiFePO 12V 7Ah

                 84 Wh

                 985 g

                 90 x 145 x 65 mm

                 IP64

                 使用7 小時(取決于環境條件),充電時間4-6 h

電池充電器:輸入100-240 V ~ 50/ 60 Hz 1.5 A

                    大輸出功率13.8V 4.0A

內置電池:6Wh, Li-Ion(僅供儀器內部數據備份)

用戶界面:

顯示屏

尺寸: 5”英寸

        800 x 480

        色彩: 24 bit RGB

        亮度: 1000 cd/m2

        (可調節)

輸入設備:電阻觸屏

通電指示器:紅色LED

視頻分辨率:1640 x 1234 Video

視頻幀率:25 fps

聲波成像幀率:30 fps

變焦 :2x Digital zoom

聲波規格:

聲學測量:124 個低噪MEMS麥克   風傳聲器實時聲音可視化

靈敏度及精度:小于0dB

動態范圍:超過120dB

分辨率:0.1 dB

頻帶寬度(可調節范圍):2 kHz---31 kHz

測量距離:0.3 米-100 米

采樣率:62.5KHz

空間分辨率:λ= 3KHz在40° 至31kHz在6°

聲源定位分辨率:測量距離1m,單點源白噪聲定位精度優于1度

聲源定位動態范圍:10 kHz ~15 kHz頻率內不小于20 dB

傳感器底噪:不大于0 dB(A)/對于聲波陣列

氣體泄漏檢測靈敏度:16ml / min

通信與存儲:

無線數據傳輸:Wifi

2.4 GHz and 5 GHz IEEE802.11.b/g/n/ac無線局域網

內部存儲:32 GB SD卡, 不可拆卸的

外部存儲:8 GB USB 大容量存儲器,配備設備

產品特點:

手持型:輕量型產品,配有一個可放置電池和輔助部件的便攜包

云端:上傳存儲的測量數據和分析數據

環境:供室內、外工業使用
