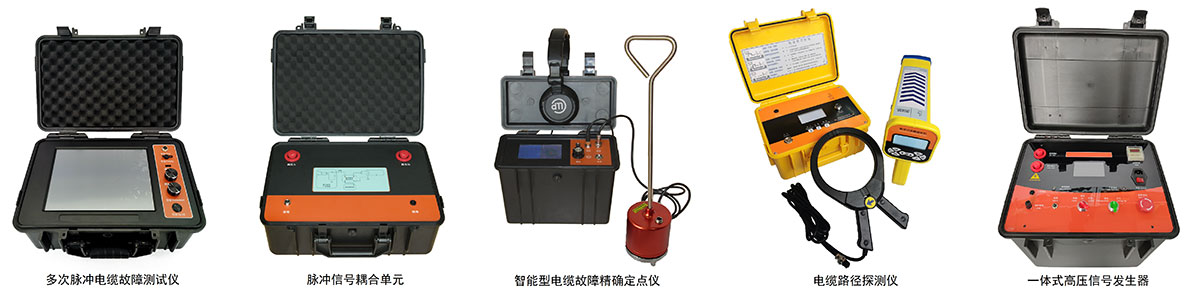

NORTEK CFS電纜故障測試系統是我公司在電力工業快速進步的契機下,根據行業發展和市場需求,研發生產的電力電纜故障測試系統設備。其主要用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試,以及同軸通信電纜和市話電纜的開路、短路故障的精確測試;還可以電波測速、測定線纜長度等,并可建立電纜檔案以便日常維護管理。其主要包含:多次脈沖電纜故障測試儀、脈沖信號耦合單元、電纜路徑探測儀、智能型電纜故障精確定點儀、一體式高壓信號發生器五部分。

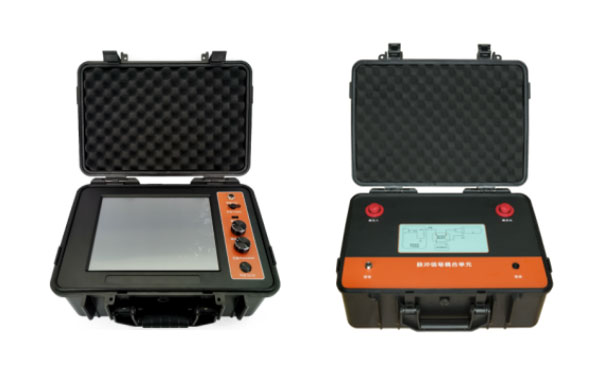

一、多次脈沖電纜故障測試儀
1.1產品介紹
多次脈沖電纜故障測試儀是由測距主機和脈沖信號耦合單元組成,利用多次脈沖法技術完成測試的重要組成設備,其采用阻容特性,“暫時存儲”部分沖擊能量。將沖擊高壓信號引導到故障電纜的故障相上,瞬間又將“存儲”的部分能量再次施加到故障電纜的故障相上,保證故障點充分擊穿,形成并延長故障點擊穿后的電弧和持續時間,同時產生一個觸發并啟動多次脈沖自動觸發裝置和電纜故障測試儀(根據TDR測試方法選擇,可分別測試三次脈沖波形和多次脈沖波形)。
該產品采用工控防護機箱結構,小巧精致,易攜帶;人機界面友好,即使非人員操作,依然可以很快熟悉并使用,準確的完成電纜故障測試工作,其主要用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試,以及同軸通信電纜和市話電纜的開路、短路故障的精確測試;還可以電波測速、測定線纜長度等。
1.2功能特點
1、用于35kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障,包括:開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、三次脈沖法、八次脈沖法、速度測量法。
3、工業級10.4寸彩色觸摸液晶屏顯示,全中文操作軟件和使用界面,子菜單方式和文字提示實現人機互動。
4、全局波形和局部波形同步顯示,便于整體分析和細節調整。
5、任何高阻故障均呈現簡單的類似低壓脈沖短路故障波形特征,極易判讀。
6、采用多次脈沖法測試時,界面同時采集8條真實波形,更便于判讀和降低測試誤差,提高測試精度。
7、內置電源供電,在無電源環境中均可長時間使用。
8、體積小、重量輕、使用方便,檢測故障成功率和測試精度高。
9、在任何環境下性能穩定,不死機,信號采集高壓保護措施。
10、內置存儲/調出功能,可方便將數據及波形保存或調出重新分析。
11、測試信號提供多種脈沖寬度,無測試盲區。
1.3技術參數
【多次脈沖電纜故障測試儀】
1、采樣方法:低壓脈沖法、沖擊閃絡法、三次脈沖法、八次脈沖法、速度測量法
2、采樣速率:200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
3、脈沖寬度:0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
4、波速設置:交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定
5、沖擊高壓:40kV及以下
6、測試距離:<60km
7、分 辨 率:1m
8、測試精度:1m
9、顯示方式:工業級10.4寸彩色觸摸液晶屏
10、操作方式:觸摸屏操作、物理旋鈕操作
11、分析設置:滾屏、縮放、保存、調出、波移等功能
12、工作電源:內置電池供電,耦合單元無源工作
13、連續工作:>4h(亦可使用外接電源使用)
14、儲存功能:具有數據存儲功能,可存儲大量現場波形及數據,并隨時調出使用
15、波形分析:所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征,便于分析卡位
16、波形處理:能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比,可自動判斷故障距離
17、包裝規格:采用工業級黑色防護箱,防護等級IP67
18、外形尺寸:長365mm×寬269mm×高169mm
19、重 量:3.8kg
【脈沖信號耦合單元】
1、沖擊電壓:≤40kV
2、阻性功率:500W
3、工作電源:無源工作
4、外形尺寸:長415mm×寬319mm×高168mm
5、重 量:6.7kg

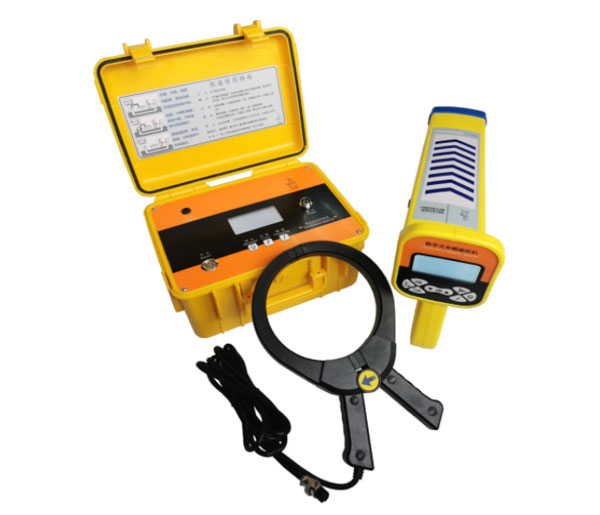

二、電纜路徑探測儀
2.1產品簡介
電纜路徑探測儀(管線儀)可進行地下電纜線路(停電/帶電)和金屬管道等敷設路徑探測、識別、埋深測量;以及路燈電纜、地埋線路的故障查找等,同時也可進行地下帶電線纜排查。該設備以其優越的性能,靈活方便的檢測方法,廣泛應用于電力、電信、供水、熱力、燃?xì)?、石油、化工、城市公用事業等領域,成為施工、驗收、管網普查的工具。
該產品具有廣泛的頻率范圍,通過配置大功率的發射機及操作簡單的數字接收機,采用多頻探測技術十分便于現場操作,通過選擇很好頻率,準確的進行地下管線定位,幫助您快速找到埋藏于地下的電話線、光纜、CATV、電力線、煤氣管道、燃?xì)夤艿?、給排水管道。該產品自動化程度高,即使是非人員使用,也能獲得的探測效果,為我國的相關行業管線管理水平的提高發揮了積極的作用。
2.2主要功能
1、數字化窄帶濾波技術,抗干擾能力強。
2、連續自動阻抗匹配,不需人工干預。
3、多天線、多通道,直接顯示電纜埋深。
4、電流測量用于目標管線的識別,管線密集區域識別目標管線有效的方法。
5、大容量鋰電池充電組保證更長工作時間,便于野外使用。
6、可尋測50Hz運行電纜路徑。
7、內置歐姆表可測環路電阻。
2.3技術參數
【發射機】
1、輸出頻率:低頻、中頻、高頻、射頻【815 Hz, 8.2 kHz, 32 kHz, 82 kHz】;識別復合頻率2~4kHz
2、輸出模式:直連、感應、耦合
3、時鐘精度:≤50ns
4、輸出功率:隨匹配負荷1~10 W自動調節,電阻為5~25000 Ω
5、液晶顯示:自動背光照明,圖形顯示輸出能量、數字顯示輸出功率/電流/電壓和回路電阻、運行模式、自檢狀態、負荷電阻、電壓、SS智能識別信號,四向?qū)Ш芥I,菜單選擇、電壓警報、SS智能識別信號、音量、外接電源/充電狀態等
6、操作方式:軟按鍵
7、輸出功率:≥10W
8、電池型號及壽命:18650鋰電池充電組,功率連續輸出時間>8h
9、過熱過流:自動保護
10、電池狀態:圖形顯示
11、卡鉗直徑:135mm;開口145mm
12、充電器:AC 100~240 V,50~60Hz
13、體積:277 mm × 227 mm × 153 mm
14、重量:2.8 kg
【接收機】
1、主動頻率:低頻、中頻、高頻、射頻、工頻50Hz【815 Hz, 8.2 kHz, 32 kHz, 82 kHz】;深度及帶左/右方向指示
2、被動式頻率:50/60Hz,100Hz,120Hz,RF14~21kHz;不帶深度及左/右方向顯示
3、時鐘精度:≤50ns
4、深度范圍:0~10m、45度測深、80%測深
5、測深精度:±2.5%+5厘米 (0~2m) (與現場環境、非同心線的形狀、鄰近管線的分布等情況有關)
6、聲音指示:隨信號強度變化的調頻音調,分4階大小
7、信號強度指示:液晶顯示,聲音提示
8、信號強度表示: 條形圖、數字量程0~999
9、增益動態范圍:100 dB,自動和手動調節
10、羅盤方向指示:左右自動指示目標管線位置
11、液晶顯示:VGA高亮度LED, 支持強陽光下工作,背光照明,保證夜間正常工作
12、操作方式:軟按鍵
13、顯示內容:信號強度,深度,電流,頻率,電池狀態,SS智能信號識別指示,GC羅盤導向指示,DA信號畸變警示,左/右定位導向箭頭,信號增益,音量
14、帶電識別:SS智能信號識別指示,GC羅盤導向指示,DA信號畸變警示
15、電池型號及工作時間:18650鋰電池充電組,連續工作>12h
16、電池狀態:連續電量圖形顯示
17、體積:650mm × 32mm × 110 mm
18、重量:1.6 kg
2.4產品配置
1 | 發射機 | 1臺 | 標配 | 6 | 接地線及地釬 | 1套 | 標配 | |
2 | 接收機 | 1臺 | 標配 | 7 | 拉桿儀器箱 | 1只 | 標配 | |
3 | 發射耦合夾鉗 | 1把 | 標配 | 8 | 接收耦合夾鉗 | 1把 | 選配 | |
4 | 測試直連線 | 1套 | 標配 | 9 | A字架 | 1把 | 選配 | |
5 | 充電器 | 2只 | 標配 | 10 | 聽診器 | 1只 | 選配 |

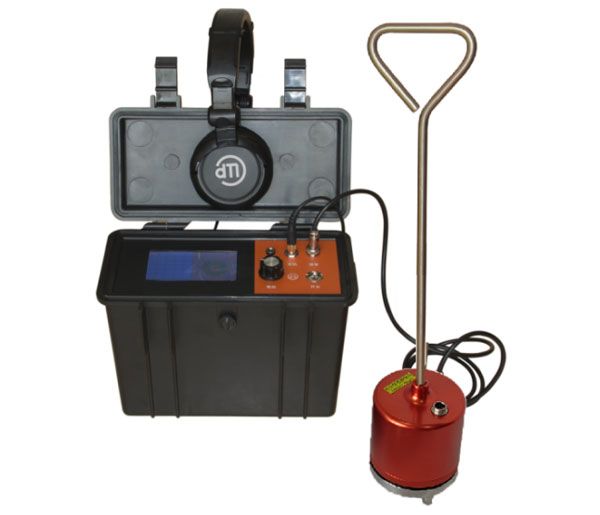

三、智能型電纜故障精確定點儀
3.1產品簡介
電力電纜敷設環境極其復雜,電纜故障的精確定點在整個故障測試過程中為關鍵。在當今技術條件下,對電力電纜故障的測距已經有了較好的解決方案,但是再準確的測距,由于敷設的原因和環境影響,也只能測定一個大概范圍,無法精確定點,導致勞動強度大,盲目性很大,效率低。
綜上情況,我公司根據新研究成果而開發了集放電聲波顯示、故障距離數字顯示、具有高抗干擾性、高靈敏度的故障精確定點儀。本產品基于聲磁信號傳遞時間差法,采用高性能的數字濾波電路和低噪聲設計相結合,聲測法、磁場巡測法、聲磁同步法相互比較和驗證,更能保證定點的精確性。同時可根據環境的限制,選擇多途徑進行測試;具有閉音功能和直觀的人機界面;超高的抗干擾能力和多種濾波頻帶,對各類電纜故障可精確、迅速地進行定點。
3.2功能特點
1、采用了高亮度的4.3寸OLED彩色液晶,不受強光環境影響,使得顯示界面更加清晰
2、采用可編程的脈沖編碼鍵盤,操作智能、便捷
3、采用4種濾波頻帶:低頻帶、中頻帶、高頻帶和全頻帶,適時選擇
4、采用數字濾波技術處理音頻信號,特征頻帶更明顯、濾波性能更佳
5、故障距離采用數字方式顯示,25m范圍內可顯示故障距離
6、音頻信號波形顯示,可通過觀察重復性的波形特征及距離軸大致觀察故障點距離,操作者觀察波形不易疲勞,同時在單次模式下可對15m內音頻波形進行細致分析,支持翻頁顯示
7、具有單次和連續模式,可根據實際情況選擇,對波形進行仔細分析及整體上周期分析
8、具有閉音功能,確保操作者在移動探頭時較強噪音對人耳的傷害
3.3技術參數
1、工作方法:聲磁同步法、聲測法、磁場巡測法
2、顯示方式:4.3寸高亮OLED顯示器,分辨率為480*272
3、故障距離:檢測距離范圍為25m
4、操作方式:一鍵式可編程的脈沖編碼按鍵操作
5、數據處理:音頻波形顯示、故障距離數字顯示
6、頻率范圍:100Hz~1500Hz
7、低通:100Hz~400Hz
8、帶通:150Hz~600Hz
9、高通:200Hz~1500Hz
10、音頻測試精度:10cm
11、音頻波形顯示:≤15m
12、電磁強度顯示:矩形條顯示,數字顯示
13、信號增益:音頻增益>110dB,電磁增益>104dB
14、隔離干擾:DC,50Hz
15、供電方式:內置電池供電
16、工作時長:>8h
17、具有自動檢測脈沖信號功能
18、84dB音量限制
19、具有閉音功能
3.4產品配置
1 | 智能型電纜故障精確定點儀 | 1臺 |
2 | 拾音探地傳感器 | 1套 |
3 | 監聽耳機 | 1副 |
4 | 拾音信號線 | 1根 |
5 | 充電器 | 1只 |
6 | 包裝箱 | 1只 |

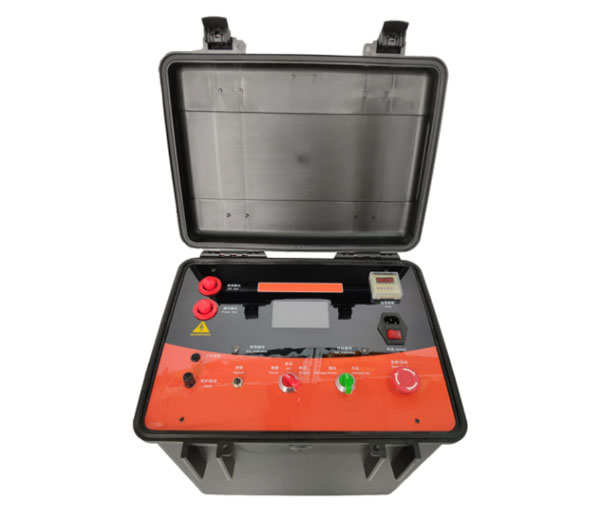

四、一體式高壓信號發生器
4.1產品介紹
本產品是我公司在長期從事電纜故障測試研究方面新開發的創新型升級產品。該產品滿足《中華人民共和果電力行業標準,高壓試驗裝置通用技術條件》,采用我公司新高壓沖擊控制技術,適用于各種電壓等級的電力線纜故障檢測,是電力線纜故障測試中各類高阻故障、閃絡性故障、低阻接地故障和疑難電纜故障定位的高壓沖擊信號發生裝置,廣泛適用于各種電力電纜、路燈電纜、鐵路信號電纜、通信電纜的粗測和精確定點。
4.2功能特點
1. 一體式設計,內置電容器,結構緊湊,無高壓外露,可靠;
2. 工業級4.3寸彩色液晶顯示,人機界面友好,動態顯示實時高壓值、工作電流及故障點放電指示,數據顯示全面、直觀;
3. 智能化設計控制,主控系統低壓操作,可預設電壓值,軟件自動升壓、穩壓,無需手動調壓;
4. 采用新高壓沖擊控制技術,脈沖輸出周期可控可調,系統軟件自動判斷,具有過流自動保護功能;
5. 具有自動放電功能,停止工作時自動泄放內置電容器殘余電壓,并同時泄放外接被試電纜殘存電壓;
6. 具有一鍵急停功能,任何時刻均可一鍵切斷高壓并實現自動放電,無需放電棒人工放電,穩定;
7. 接線簡單,高壓輸出線連接故障電纜,采用組合接地線設計,避免因人為接線原因引起的工作異常,性能穩定;
8. 結構功能完善可靠,箱體采用工業級黑色防護箱,非鋁合金箱,攜帶方便,可連續工作8小時以上。
4.3技術參數
輸出電壓 | 0~32kV負直流高壓,連續可調 |
輸出方式 | 高壓脈沖輸出、高壓直流輸出,2種模式 |
內置電容 | 2uF(4uF) |
沖擊能量 | 1024J(2048J) |
輸出功率 | ≤1.5kVA |
工作方式 | 連續脈沖、單次脈沖、直流輸出,3種方式 |
脈沖周期 | 0~99s 可調可控 |
自動放電 | 3s內自動泄放設備和外接被試電纜殘余電壓 |
急停功能 | 具有急停/啟動按鍵,實現應急情況一鍵停止 |
顯示方式 | 工業級4.3寸彩色液晶屏,480*240像素 |
顯示信息 | 模擬表盤式實時顯示輸出高壓、柱形條顯示預設電壓、數字顯示工作電流、動態圖標指示放電 |
輸出精度 | 實際電壓與顯示電壓誤差≤±2% |
供電方式 | AC220V±10%,50Hz,可外置移動電源工作 |
接地規格 | 組合接地線設計,采用一分三方式,完成工作接地 |
包裝規格 | 采用工業級黑色防護箱,非鋁合金箱 |
工作條件 | 使用溫度-10℃~50℃;環境濕度≤90% |
外形規格 | L490mm×W370mm×H450mm;重量:≤23kg(2uf),≤28kg(4uf) |
4.4標準配置
1 | 一體式高壓信號發生器 | 1臺 |
2 | 高壓連接線 | 1根 |
3 | 組合接地線 | 1套 |
4 | 放電棒 | 1根 |
5 | 保護接地線 | 1根 |
6 | 電源線 | 1根 |
7 | 接地釬 | 1根 |
8 | 配線包 | 1只 |
