一、產品概述

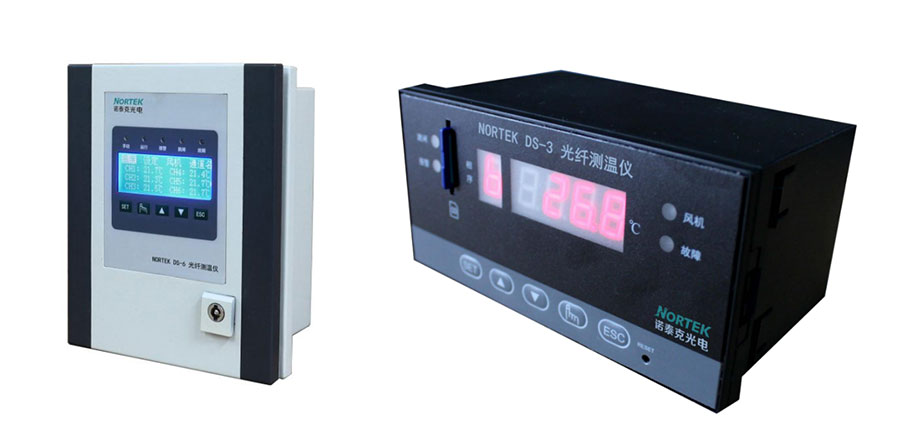

NORTEK DS系列干變光纖測溫儀是基于光纖測溫原理集成的測溫控制系統,該產品在高電壓、強電磁干擾等特殊環境下的工業測溫方面有著獨特的技術優勢。產品核心部件采用我公司自行研發新一代熒光式光纖測溫模塊與探頭,具有抗強電磁干擾、電絕緣性好、防雷擊、高精度、性能穩定以及壽命長、耐腐蝕、體積小等優點。其信號處理單元采用國際的數字化解調技術,具有實時在線信號采集、處理和傳輸功能。被測體的溫度信息從傳感、解調到傳輸全部利用光信號完成,充分實現了無電檢測。產品在壽命期內無須校準標定,特別適用于高電壓、強電磁(EMI/RFI/EMP)等特殊工業環境中對溫度的實時監測。同時,本款光纖測溫儀設計形式靈活、可靠性高,可完成拓撲結構復雜的多點溫度監測,具有較高的環境適應性。
二、產品特點
適用于各類干式變壓器、變頻器、電抗器等設備的智能化配套;
測溫精度高、測溫量程范圍寬;
測溫通道可靈活配置、主機功能配置靈活;
安裝簡便、組網靈活、成本適中、數據傳輸標準化;
直接測量帶電體溫度、抗強電磁干擾、絕緣性強、性能穩定、耐腐蝕、壽命長。
三、功能特點
實時顯示被測點溫度,通過面板按鈕可更改設定報警、跳閘溫度,更改設定報警、跳閘溫度、風機啟停目標值、回差值、數據保存間隔;
輸出3~4個開關量信號, 分別為超溫報警、超溫跳閘、風機啟動、儀表測溫故障信號;
三路溫度數據實時存儲到SD卡上(可選);
輸出4-20mA模擬信號,將三通道中實時高點溫度數據即時傳送到用戶PLC或DCS等控制系統的監控界面(可選);
通過RS485總線方式組網輸出,并利用標準配置的計算機軟件,實現微機控制下的多點實時溫度監控(可選)。
四、技術指標
產品型號/性能指標 |
NORTEK DS-3 |
NORTEK DS-6 |
量程范圍 |
-40~200℃ |
-40~200℃ |
測量分辨率 |
0.1℃ |
0.1℃ |
測量精度 |
±1℃ |
±1℃ |
溫度采集間隔 |
2s |
2s |
測溫通道數 |
1~3通道 |
1~6通道可選 |
供電方式 |
220VAC |
220VAC |
功耗 |
15W |
20W |
屏顯 |
數碼管顯示 |
液晶顯示 |
工作溫度 |
-10~60℃ |
-10~65℃ |
測溫探頭 |
進口熒光光纖測溫探頭 |
進口熒光光纖測溫探頭 |
光纖連接器 |
HP標準光學耦合器 |
HP、FC/PC等標準光學耦合器(可選) |
開關量輸出 |
3個容量為220VAC、5A的開關量信號常開接點--超溫報警、超溫跳閘、儀表故障報警 |
3個容量為220VAC、5A的開關量信號常開接點--超溫報警、超溫跳閘、儀表故障報警 |
單相風機控制 |
手動/自動控制風機啟停,設置啟停溫度和回差值 |
手動/自動控制風機起停,可設置起停溫度和回差值 |
SD卡存儲 |
可選 |
可選 |
模擬量輸出 |
4-20mA輸出3通道溫度 |
4-20mA模擬量信號輸出6通道實時高溫度 |
通訊端口 |
RS485 |
RS485 |
通訊協議 |
MODBUS |
MODBUS |
