一、產品介紹
自從1960年以來，世界電力工業廣泛使用離線實驗室的通用氣相色譜法，應用于對變壓器油中溶解的特征氣體進行測量和分析，作為電力部門的設備是否正常運行的重要依據。但離線的方法，由于其測量周期較長，脫氣過程誤差較大，測試方法影響因素多等問題，難以滿足生產和狀態檢修的要求。因此，變壓器油中多種故障氣體的在線監測系統的應用就成為迫切的需求。
NORTEK TIMS-DGA變壓器油中氣體在線監測系統就是根據電力用戶的緊迫需求，針對變壓器內部的過熱和放電等故障所開發的監測設備，該設備彌補了離線測試周期長的不足，可以在線定時的長期監測油浸式變壓器的運行狀態，檢測的結果及時上傳到后臺的監控系統。
我公司經過多年的不間斷反復研究，結合其生產高壓設備方面的優勢，在綜合研究國內外各種在線監測技術特點的基礎上，應用目前的氣相色譜分析和故障診斷技術，開發出新型NORTEK TIMS-DGA變壓器油中氣體在線監測系統。
新型NORTEK TIMS-DGA變壓器油中氣體在線監測系統的組成分為三部分：NORTEK TIMS-DGA變壓器油中氣體在線監測裝置（簡稱裝置）+后臺監控系統+電纜等連接部件。
NORTEK TIMS-DGA變壓器油中氣體在線監測系統是集控制、測量分析技術于一體的精密分析設備。整個系統分為油氣分離，混合氣體分離，數據分析處理，遠程傳輸控制四大部分。NORTEK TIMS-DGA設備可以測量反映變壓器故障信息的七種特征氣體——氫氣（H2）、一氧化碳（CO）、二氧化碳（CO2）、甲烷（CH4）、乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2），還可以根據客戶的需要增加微水以及鐵芯泄漏電流的監測。
NORTEK TIMS-DGA變壓器油中氣體在線監測系統工作原理：系統進行充分的油循環，保證所取分析的油樣能反映變壓器內部的真實油樣；變壓器中油樣通過充分的循環后再獲取少量油樣，進入油氣分離裝置，由真空裝置抽取真空將特征氣體與被檢測油樣分離，被分離后的特征氣體進入色譜柱進行氣體組分的分離，在載氣的推動下經過氣體傳感器，將氣體濃度值轉換成的電壓信號，此電壓信號通過高精度A/D轉換器轉換成數字序列信號，并通過RS485通訊線上傳到后臺控制系統進行詳盡的分析、存儲和顯示?；竟ぷ髟硎疽鈭D如下：

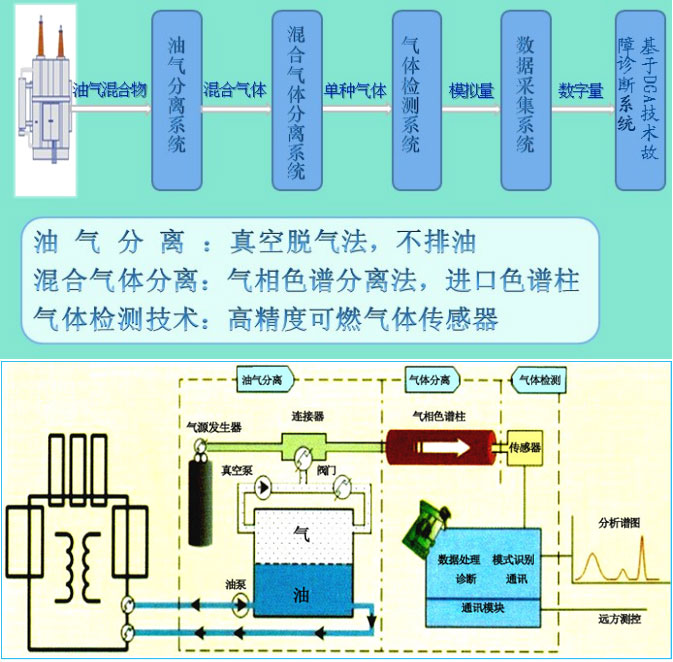

基本工作原理
NORTEK TIMS-DGA變壓器油中氣體在線監測裝置具備快速采樣分析的特點，系統長能在2小時以內完成一個完整的采樣分析。長檢測周期可任意設定。
NORTEK TIMS-DGA變壓器油中氣體在線監測裝置和智能控制器可以實現N:1遠距離測控通訊方式，同一智能控制器連接是各監測設備的數據由智能控制器統一分析處理和保存，保存的數據可以和電力系統內部其他的SCADA系統共享。
智能控制器可以在同一基站同一通道中控制多臺NORTEK TIMS-DGA變壓器油中氣體在線監測裝置工作。
支持有線和無線通訊，可實現多臺變壓器聯網在線監測?？蛇x配GSM短信功能，用戶可以通過手機時時掌握現場檢測數據，也可以在氣體超標時發短信通知，實現真正無人值守。
NORTEK TIMS-DGA變壓器油中氣體在線監測裝置，可以在變壓器運行狀態下直接安裝，無需停電安裝。該設備于變壓器本體的安裝十分簡單，所需的油路連接僅限于進油管道和出油管道，進油管道和出油管道都是通過法蘭和變壓器的預留孔相連。
二、產品特點：
? 技術指標動態頂空加真空雙脫氣原理；
? 全量程線性傳感器，從低濃度到高濃度全程線性；
? 檢測周期短，1小時可出一組檢測數據；
? 檢測靈敏度高，對油中溶解C2H2小檢測限可達0.1ppm。
? 能檢測出變壓器油中H2、CO、CH4、C2H2、C2H4、C2H6、CO2等六種以上的氣體及微水含量；
? 特有的恒溫系統保證了系統分析的重復性、穩定性；
? 油泵強制循環，及時檢測，無死油樣;
? 可集成鐵芯、夾件泄漏電流一體化；
? 智能故障分析系統，全天候無人值守；
? 支持TCP/IP網絡協議，支持網絡遠程功能。
