一、產品簡介
諾泰克光電科技(珠海)有限公司的變壓器繞組光纖測溫系統是專門為直接測量高壓變壓器線圈溫度而設計的光纖測溫系統。變壓器繞組光纖測溫系統為全自主研發產品,能直接、實時、準確地測量變壓器線圈的溫度。
二、產品構成
1. 熒光光纖測溫儀(1~18通道)
2.光纖探頭(進口)
3.貫通器、貫通盤
4.外部延伸光纖
5.保護箱
6.手持光纖檢測儀
三、部件介紹

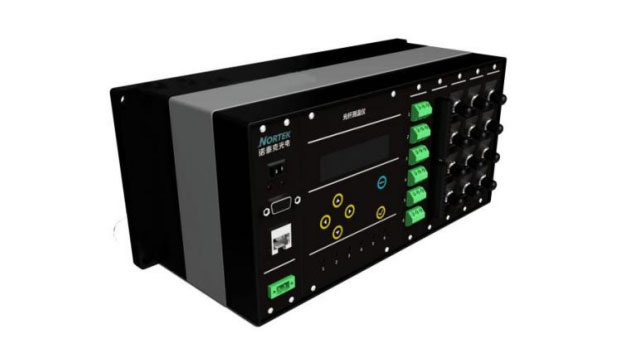

1、光纖測溫儀
? 多通道繞組熱點溫控儀,適用于輸配電變壓器應用
? 理想的輸配電變壓器監控儀器
? 高質量的性能和靈活的安裝選項
? 可幫助預防變壓器故障
? 促進冷卻管理
? 改善實時變壓器負載優化和維護
? 免疫電磁干擾,射頻干擾和微波輻射
過載情況下,變壓器通常會首當其沖。因此,對變壓器繞組熱點的監控是十分重要的,它能夠保護您的變壓器免于損壞和過度使用。常規方法為模擬或計算這一溫度值,但卻無法精確測量出。想要知道實際溫度值的正確方法是通過實時光纖測量來獲得。
諾泰克光電的光纖溫度測量系統是熒光測測溫系統中一款高性價比的選擇。基于熒光光纖測溫技術,該技術經現場驗證,溫控儀的直接實時溫度測量可解決變壓器和電力事業管理者所面臨的重要問題:安裝簡便,長期使用的可靠性,以及方便的整合到現有設備中。
一款可信賴的多通道溫控器,專為現場部署的平穩方便而設計。憑借自身創新,簡易和靈活的整合功能,使其脫穎而出。這款全面可升級的溫控儀既有直接在屏幕上顯示,也可在電腦上顯示實時繞組溫度的功能。通過使用內部數據記錄,它能夠在選定的時間段內收集溫度數據并存儲于內存中。
1.1 主要特點:
? 1~18個測量通道;
? ±1℃精確度;
? 50Hz 采樣頻率;
? 內部參考,確??煽啃?;
? 無漂移,無需校正;
? 標準Modbus協議;
? 可選以太網與IEC61850協議;
? 光源可在變壓器壽命內持續使用;
? 本地和遠程數據獲?。?/p>
? 可選繼電器和模擬輸出;
? 液晶顯示器,用戶可為每個光通道自定義描述。

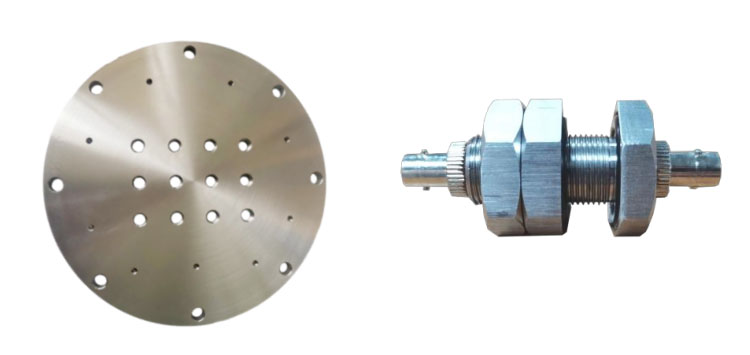

2、貫通器、貫通盤
貫通器 安裝在貫通盤上,用于連接內部光纖和外部光纖,使用定制304不銹鋼材料制作而成,貫通器采用雙密封墊設計,避免滲油情況發生。
貫通盤安裝在油浸式變壓器油箱壁上.貫 通盤使用定制不銹鋼圓盤,屬于測溫系統的一部份.
貫通盤結構上采用通孔設計,方便貫通器 安裝。

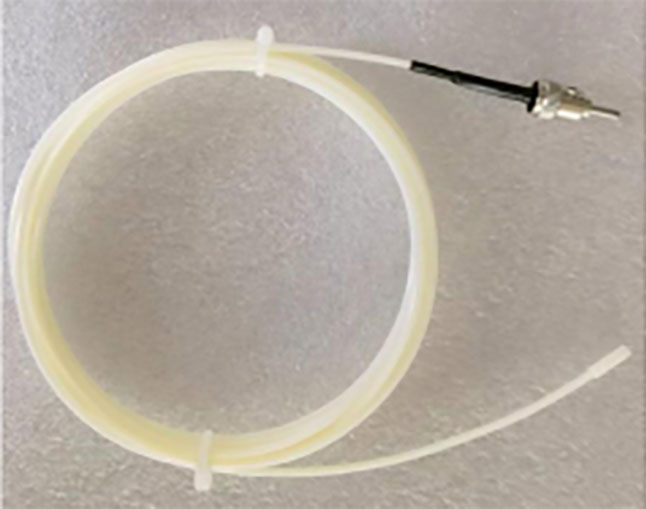

3、光纖探頭
光纖探頭安裝在油浸式變壓器內部,探 頭部位通過固定圓盤與絕緣紙進行固定.光纖使用雙層 PTFE 保護套管,保護套管上滲油結構設計。

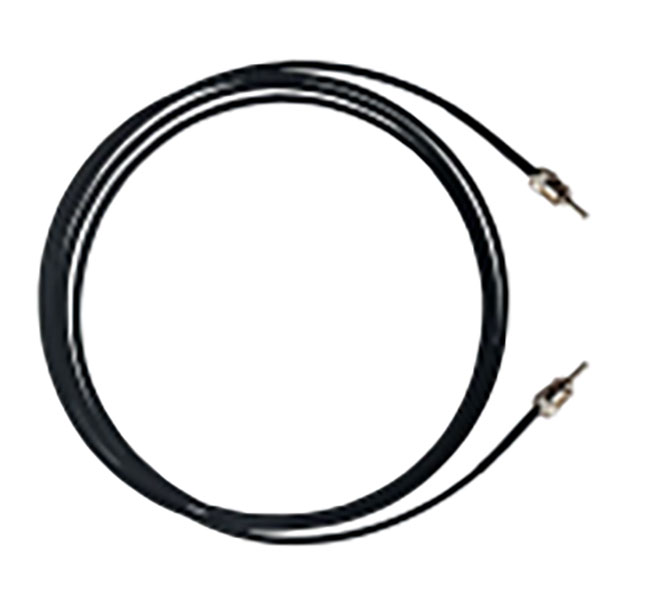

4.外部延伸光纖
外部光纖用于貫通器與光纖測溫儀的連接,采用PTFE 保護套管。

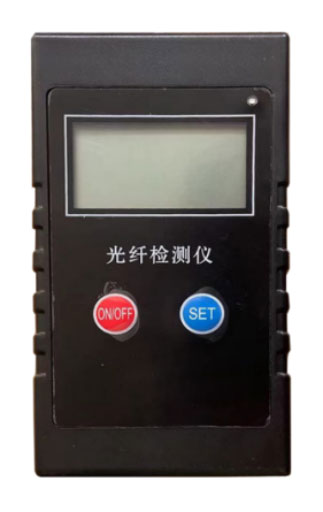

5.手持光纖檢測儀
便攜式手持光纖檢測儀是基于光纖測溫原理集成的光纖檢測系統,具有抗強電磁干擾、電絕緣性好、防雷擊、高精度、性能穩定以及壽命長、耐腐蝕、體積小等優點。

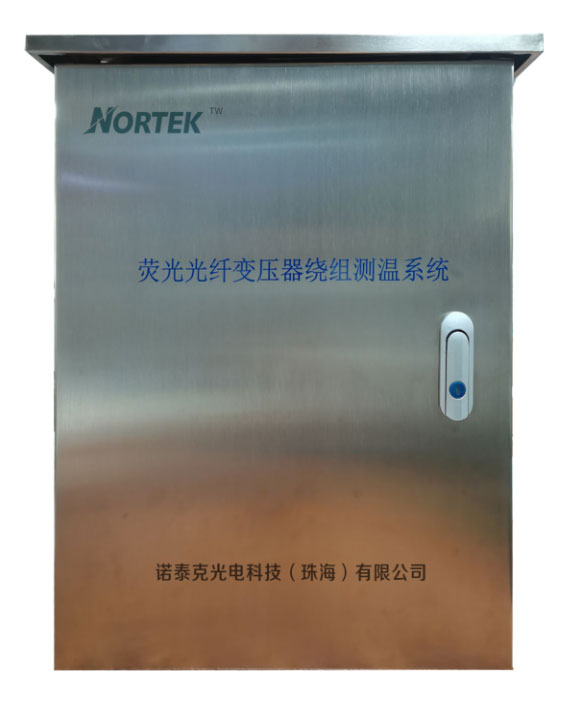

6.箱體外殼
304不銹鋼材質,防護等級可達IP65,耐腐蝕、防鹽霧設計。
