一、產品概述
NORTEK GIMS-PD局放在線監測系統采用新傳感器技術、信號處理器、計算機等技術手段和算法實現的新一代高性能數字化局放在線監測裝置。本系統由傳感器、信號傳輸電纜、就地監測單元、后臺監測主機及軟件構成。
二、產品性能及技術參數

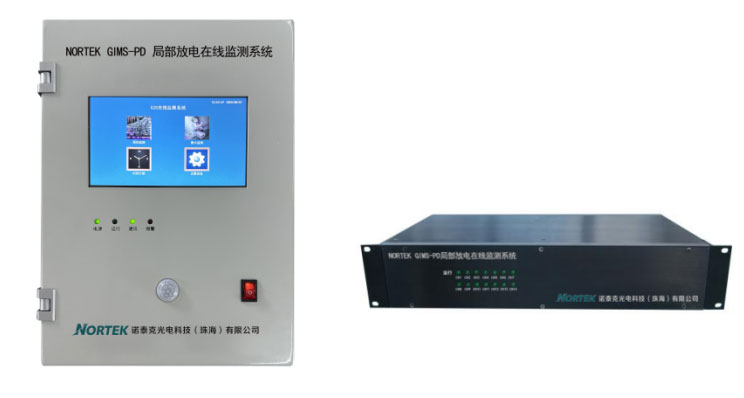

1.就地監測單元
該監測單元獨立完成局放信號采集和調理、干擾和監測數據的處理、放電量等局放參數的統計和分析、超標報警等一系列的工作。采用UDP/IP網絡協議信號輸出,可以直接連接到后臺計算機,后臺計算機上位機軟件具有在線局放數據的記錄、趨勢圖形顯示、圖形分析、統計分析等功能。
● 技術指標
序號 | 名稱 | 描述 |
1 | 測量通道 | 6個獨立測量通道 |
2 | 采樣精度 | ≥12Bit |
3 | 采樣速率(同步) | 每通道50MHz |
4 | 監測同步 | 同時監測全部通道,無時間差 |
5 | 檢測靈敏度 | 5pC |
6 | 測量范圍 | 5pC~100nC |
7 | 特高頻通道 | 300MHz-1500MHz |
8 | 通道分類 | 1/2/3為超高頻通道,第四通道為背景噪音通道(可選為超高頻通道) |
9 | 濾波器分段 | 300MHz-1500MHz |
10 | 同步方式 | 外部電源同步/內部時鐘同步 |
11 | 電磁兼容 | 該裝置滿足電力系統4級要求 |
12 | 接口 | RJ45,RS485 |
13 | 滿足協議 | 標準IEC61850協議,標準RTU協議 |
14 | 通道供電方式 | 不供電 |
15 | 供電電源 | AC 85-260V、50Hz/60Hz |
16 | 功耗 | 20W |
2.特高頻傳感器
特高頻傳感器分為外置式和內置式兩種;

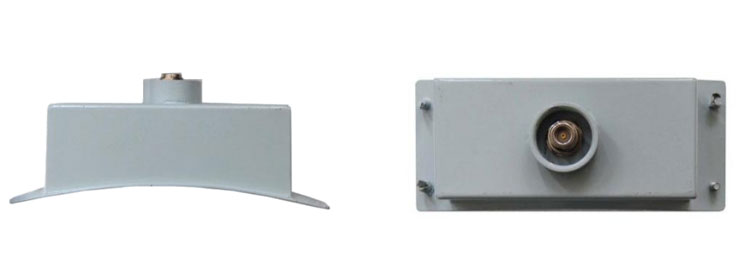

2.1外置式特高頻局放傳感器
序號 | 項目 | 參數 |
1 | 靈敏度 | ≤5pC |
2 | 有效工作頻帶 | 300MHz ~ 1500MHz |
3 | 等效高度 | ≥13mm |
4 | 工作溫度 | -50 ~ 120℃ |
5 | 增益 | 65dB |
6 | 阻抗匹配 | 50Ω |
7 | 電源 | 無源設計,無干擾,長壽命 |
8 | 接口 | RJ45,RS485 |
9 | 安裝方式 | 外置式 |
10 | 安裝方式 | 不銹鋼扎帶固定 |
11 | 防護等級 | IP56 |
12 | 抗震動能力、抗沖擊能力、抗撞擊能力 | 符合 IEC60068標準 |
13 | 設計壽命 | ≥50 年 |

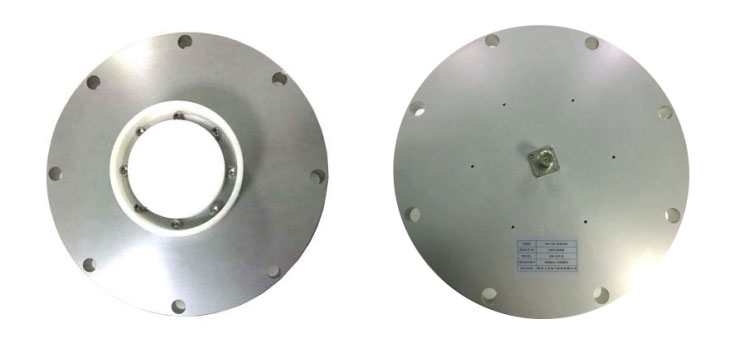

2.2內置式特高頻局放傳感器
序號 | 項目 | 參數 |
1 | 靈敏度 | ≤5pC |
2 | 有效工作頻帶 | 300MHz ~ 1500MHz |
3 | 等效高度 | ≥13mm |
4 | 工作溫度 | -50 ~ 120℃ |
5 | 增益 | 65dB |
6 | 阻抗匹配 | 50Ω |
7 | 電源 | 無源設計,無干擾,長壽命 |
8 | 接口 | RJ45,RS485 |
9 | 安裝方式 | 內置式 |
10 | 安裝方式 | 法蘭 |
11 | 防護等級 | IP56 |
12 | 抗震動能力、抗沖擊能力、抗撞擊能力 | 符合 IEC60068標準 |
13 | 設計壽命 | ≥50 年 |
14 | 材料 | 與GIS高壓設備一致,主材采用環氧樹脂和鋁合金材料,與GIS保持相同耐壓水平,且穩定性高 |
15 | 接地性能 | 工頻接地回路阻抗≤0.2歐,抗脈沖電流沖擊能力≥10kA/2ms |
16 | 密封性能 | 0.5MPa氣壓下實驗,SF6氣體泄漏率≤3ppm/24H,遠高于國家標準 |
