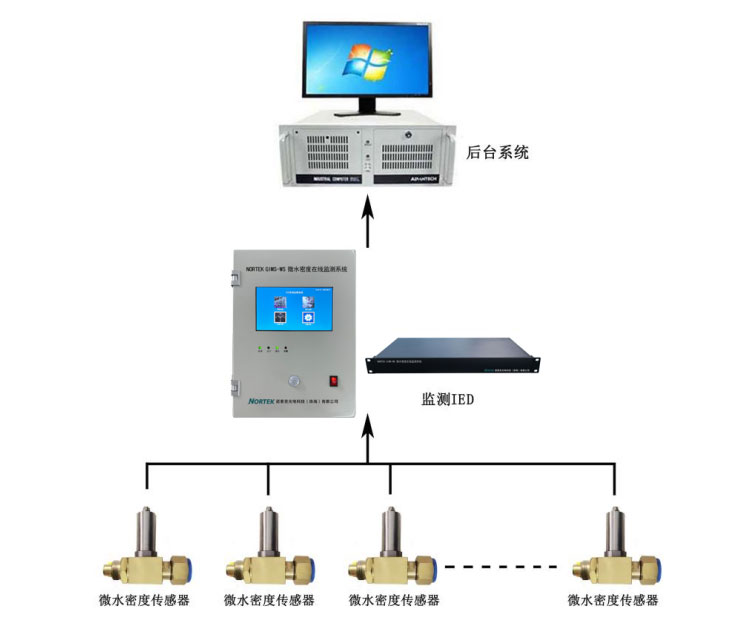

一、系統原理圖
二、 產品功能特點
1、產品功能
1) 在線監測 SF6 氣體濕度、密度與溫度；
2) 在線監測氣體泄漏與泄漏報警；
3) 可按預設值或用戶給定值自動啟動低壓報警和閉鎖裝置
4) 預留 RS-485/CAN 總線通訊接口；
5) 通過后臺軟件自動繪制狀態變化趨勢圖；
6) 可選大屏幕液晶顯示器現場顯示實時數據，具備屏幕保護和聲控顯示功能；
7) 手持遙控器設置報警與閉鎖門限值和顯示方式；
8) 全密封，抗干擾，適用于室外和低溫環境。
2、產品特點
2.1 精度高與可靠性高
變送器采用了進口高穩定性傳感器，傳感器經變送器內部電路的修正、補償，其輸出線性度好,精度高；變送器外部結構也更適于高頻電場環境下的測量，它與電路處理部分融為一體，以減少干擾耦合，提高電路長期工作的穩定性和可靠性。
2.2 實現在線監測監控和狀態檢修
該變送器可長期掛線運行。其配備的 RS-485 通訊接口，可將監測數據實時上傳至監控中心。當被測氣體指標超標時，監測器將自動按事先設定的門限上傳報警或閉鎖信號至遠方監控中心，或直接啟動報警、閉鎖裝置。上位機軟件可按設定的時間和頻率，采樣存儲監測數據，并按需要將上述數據自動繪制成變化趨勢圖，供觀察分析之用。
SF6 氣體綜合在線監測技術的應用，可以實現斷路器的狀態監測，有利于及時掌握設備的運行狀態，保障電力系統的穩定運行，使狀態檢修得以實現，減少檢修費用和停電時間，從而提高管理水平。
2.3 結構獨特
安裝使用方便傳感器采用全封閉設計，外形獨特美觀，傳感器、電源、數據輸出電路和安裝在同一機殼內。防水抗塵防爆，抗強電磁干擾，安裝使用方便，可用于高頻電場環境和室外環境。
三、技術指標
（1）測量參數：
露點范圍： -50…+20℃ Td/f
壓力范圍： 0…+10bar
溫度范圍： -40…+80℃
（2）計算參數：
轉化為 20 °C 標準條件下的參數微水值：10…20000ppm
壓力值(密度)：1 ...12 bar
SF6 混合密度: 0 ...100 kg/m3
輸出參數有: PPM20（20℃下微水）、P20（20℃下壓力，密度）、T（℃）、Td（露點）、 P（壓力）、Tdatm（常壓露點）、密度（㎏/m³）
（3）精度
露點精度： ±3℃ Td
壓力值(密度)精度：±1% FS
溫度精度：±1℃
傳感器響應時間:
露點傳感器: 2S(20℃)
壓力傳感器: <0.5S(20℃)
（4）工作環境
變送器工作溫度：-40...+80℃
過載壓力： 20 bar
相對濕度： 0~100RH%
被測氣體： SF6,SF6/N2 混合氣
（5）輸出
通訊方式： RS485
通訊協議： ModBus RTU
傳輸速度： 9600bps
（6）常規參數
工作電壓: 18…36VDC
功率: <3W
重量：361g
防護等級： IP65
外殼材質：不銹鋼
接頭材質：不銹鋼
電氣接頭：M12
連接器機械接口: M30*1.5
密封方式： O 型圈（33*2.5mm）
漏氣率： ≤10-9Pa·m3/s （氦氣檢測）
額定充氣壓力： 0.6MPa abs
（7）抗電磁干擾
浪涌: 4 級（GB/T 17626.5-2008）
靜電放電 : 4 級（GB/T 14598.14-2010）
快速瞬變干擾: 4 級 （GB/T 14598.10-2007）
阻尼振蕩磁場: 5 級 （GB/T 17626.10-1998）
射頻傳導干擾: 3 級 （GB/T 17626.6-2008）
脈沖群干擾: 3 級（GB/T 17626-12-1998）
（8）實驗 GB 4943.1-2001
抗電強度測試 700 VDC
絕緣阻抗測試 3200MΩ
振動測試 GB/T 11287 一 2000
沖擊與碰撞試驗 GB/T 14537 一 1993
