一、概述
高壓SF6開關設備其內部充有SF6氣體，SF6氣體在電力行業主要是作為一種優異的絕緣和滅弧介質而成功地應用于高壓開關及其設備，在高壓、超高壓以及特高壓領域，SF6氣體幾乎成為斷路器和GIS的絕緣和滅弧介質。
但在開關分斷操作過程中，在電弧作用、電暈、火花放電和局部放電、高溫等因素下，SF6氣體會進行分解，它的分解遇到水分后會變成腐蝕性電解質，其中有些高毒性分解物，如SF4、S2F2、S2F10、SOF2、HF及SO2，它們會刺激皮膚、粘膜，如果吸入量大，還會引起頭暈和肺氣腫 ，甚至致人死亡。充有SF6氣體的設備大多安裝在室內，空氣流通速度相對較慢，如果SF6氣體一旦泄漏，將在室內沉積不易散發，SF6氣體本身又是無色無味的，泄漏后不易被發覺。另外由于SF6氣體的比重較氧大，往往是沉積于低層空間，容易造成局部缺氧，使人窒息。這樣就會對現場工作人員造成極大的隱患。
一方面由于SF6其優異的絕緣、滅弧特性，逐漸使SF6設備被廣泛地應用于高中壓領域，而另一方面，SF6氣體本身對設備、環境，尤其是現場工作人員生命健康造成危害的可能性也越來越大。為了確保設備的正常運行，充分保障現場人員的身體健康和人身，須采取有效手段對設備區域的SF6氣體泄漏進行監測，防止意外事故發生。
《電業安全工作規程》（發電廠和變電站部分）特別規定，裝有SF6設備的配電裝置室須保證SF6氣體濃度小于1000ppm，除須裝設強力通風裝置外還須安裝能報警的氧量儀和SF6氣體濃度監測報警儀等。
二、NORTEK GIMS-GM 氣體泄漏在線監測系統特點
經過精心特別設計，本項目具有如下特點：
集多重監測功能于一身，主要針對重要的SF6氣體和O2超標報警，并兼有溫度、濕度等環境數據的輔助監測功能。完全符合《電業安全工作規程》要求。
氣體傳感器
選用的高靈敏度進口傳感器，壽命長，帶有誤報警過濾軟件，避免誤報警。
早期現場報警
微量監測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。
現場總線設計
一根電纜連接SF6/O2變送器、紅外、主機、風機控制器、可分立可組合，具有很高的現場適應性。
多點組網監測
多點同時監測，滿足現場環境需要，提高監測可靠性。
遙測遙信能力
可以通過RS485或RS232總線將數據發送到遠程控制中心，控制中心也可以直接遠距離查詢、控制監控系統。
長壽型設計
精心設計的高頻小電流高壓開關電源，應用于SF6傳感器監測頭，具有可靠、效率高的特點。充分利用單片機的靈活性。
寬電壓帶設計
85V～265V AC，滿足不同現場環境需要。
10.4寸彩色觸摸屏同步顯示
10.4寸彩色觸摸屏，美觀大方，運行狀態一目了然。簡約操作界面，操作簡單
歷史數據記錄
系統主機配套的大容量存儲器可存儲一年時間以上的歷史數據，性能的查詢系統軟件保證了系統能在數秒內實現歷史數據的快捷查詢。
支持GPRS短信接收功能，支持微信及手機APP查看數據（可選）
三、NORTEK GIMS-GM 氣體泄漏在線監測系統主要功能
A. 人性化的服務
1.采用語音報告系統：當操作人員進入工作區域前，系統自動用人工語音方式報告工作區域環境狀況并再通風 15min 后允許操作人員進入工作區域。
2.采用國內的觸摸式十英寸彩色大屏幕：實時顯示各種參數和系統狀態、顯示字大清晰、操作方便簡單。
3.采用人體識別技術：操作人員進入識別范圍內屏幕自動點亮。操作人員停止操作后系統自動關閉背光以節約能源。
4.采用可疑檢測節點自加強跟蹤算法，同時操作人員也可按照實際需求自行調整系統巡檢間隔。
5.采用寬工作電源設計85～265V，同時具備防浪涌和防雷擊功能。能適應各種惡劣環境；
6.超限報警采取語音、笛聲、報警燈多方式報警。
B.很好的性能
1.本系統可同時對 SF6 氣體濃度和 O2 含量進行監測；
2.本系統具有 O2 和 SF6 濃度報警點自行設置功能：
3.本系統具有手動強制排風和定時排風功能，其中定時排風時間可以按照實際工作情況設定。且可查詢上次排風停止時間；
4.本系統具有 SF6 氣體濃度超限報警、語音提示、自動通風。
5.本系統具有實時缺氧報警功能。
6.本系統每個探測單元可以獨立工作，可同時檢測 SF6 和 O2 泄漏，。
7.本系統可自動啟動時段定時排風及泄漏超標自動排風、手動排風、上次排風時間提示等功能。
8.本系統可自動檢測環境溫度濕度。
9.本系統可根據需要任意擴展氣體探測點，可以擴充到 64 只。
10.本系統可與上位計算機連接，實現遠程監控，并進行事件記錄與歷史數據記錄。
11.本系統支持歷史資料查詢功能。
12.本系統支持遠動系統遙測遙信、支持 RTU 遙測遙信功能。
C.安心的維護
1.本系統采用長壽命高穩定探測解決方案設計，可保證探測單元長期穩定地使用。
2.本系統采用 O2 和 SF6 氣體傳感器采用原裝進口產品，傳感器使用壽命大于10 年。
3.本系統采用檢測單元環狀組網，便于安裝布線。
4.本系統采用在線自動補償修正環境變化引起的誤差，自動進行零點校準。解決了同類產品中普遍的數據漂移問題
5.本系統采用獨創的每日自動零點校準功能，自動修正漂移和誤報。
6.海量報警數據記錄存儲功能,長壽命設計。
四、技術指標
1．SF6 氣體濃度報警范圍： 0～1500PPM（報警點可自行設置，國家規定1000PPM）
2．SF6 氣體檢測靈敏度： <5%
3．O2 濃度報警范圍： 0~25%，缺氧報警點 18%
4．O2 測量精度： <1%FS
5．溫度顯示范圍： -30～99℃
6．濕度顯示范圍： 0～99%RH
7．輸入電源： 85～265V AC
8．報警輸出點電源： 2A
9．風機輸出觸點電源： 16A
10．風機通風時間設定： 15MIN/次或用戶任意設定
11．數據記錄容量： 10000 條
12．通訊： RS-485 標準協議

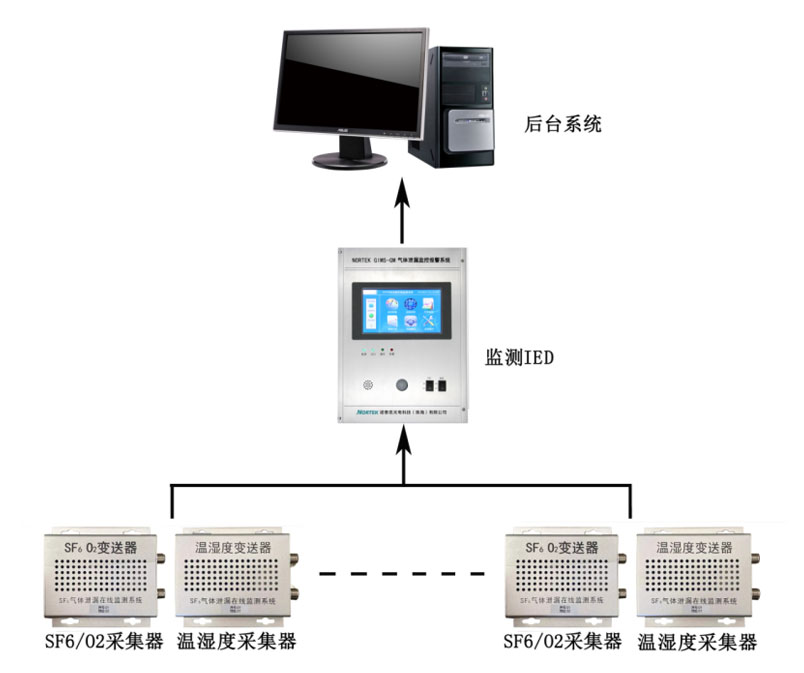

五、系統原理圖
